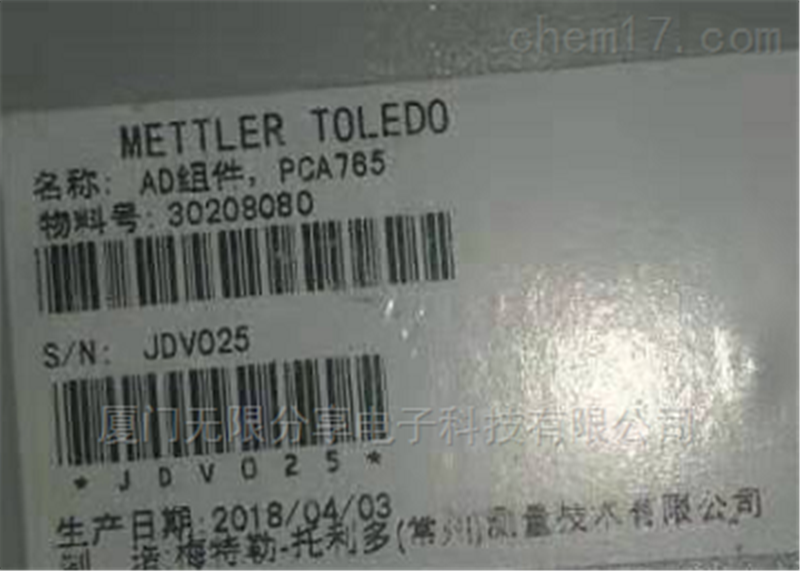

梅特勒托利多传感器

梅特勒托利多传感器梅特勒托利多传感器

ST-0V2-24DC/60DC/1 继电器

TAM3296-0ES10-0AA0 变压器

TAM4042-8DN00-0EA0 变压器

6ES7214-1AD23-0XB8 模块

6ES7216-2BD23-0XB8 模块

6ES7223-1PL22-0XA8 模块

6ES7227-0AA22-0XA0 模块

6ES7307-1EA01-0AA0 模块

6ES7223-1BL22-0XA8 模块

6ES7288-2DR32-0AA0 模块

6SL3244-0BB12-1PA1 控制器

215-2BT13 CPU

6ES7331-7SF00-0AB0 模块

6ES7332-5HD01-0AB0 模块

6ES7414-2XK05-0AB0 模块

6GK7443-1EX30-0XE0 模块

E2E-X7D1-N-Z DC24V 传感器

3TF5044-0XM0 接触器

3TB4022-0XM0 接触器

 6ES7331-7KF02-0AB0 模块

6GK7443-5DX05-0XE0 模块

6ES7450-1AP00-0AE0 模块

6DD1660-0BH0 模块

6DD1661-0AD1 模块

6DD1661-0AE1 模块

T5N400 TMA400/2000-4000 FF 塑壳断路器

T5N400 TMA320/1600-3200 FF 塑壳断路器

T6N630 TMA630/3150-6300 FF 塑壳断路器

RMIA4524VDC 继电器

RMIA45230VAC 继电器

UHA1R-0060L 电源

231-1BD53 模块

232-1BD51 模块

290-0AA80 导轨

3DR16P5-5X/250Y/00M 减压阀

AFM60A-S4IB018X12 编码器

AFM60A-BHIB018X12 编码器

YPHT-11013-1A 模块

575332TA 电池

XB2BW33B1C 带灯按钮

ZB2-BE101C 触点

RXM2LB2BD 继电器

RXZE1M2C 底座

6ES7392-1AJ00-0AA0 20针前连接器

LC1D245Q7C 接触器

6ES7322-1BH01-0AA0 模块

6ES7321-1BL00-0AA0 模块

QUINT-PS-100-240AC/24DC/5A 电源

QUINT-PS-100-240AC/24DC/40A 电源

QUINT-DIODE/40 电源

旧国标将应用对象和使用环境条件*不同的“称重”和“测力”两种传感器合二为一来考虑，对试验和评价方法未给予区分。旧国标共有21项指标，均在常温下进行试验；并用非线性、滞后误差、重复性误差、蠕变、零点温度附加误差以及额定输出温度附加误差6项指标中的大误差，来确定称重传感器准确度等级，分别用0.02、0.03、0.05表示。

衡器上使用的一种力传感器。它能将作用在被测物体上的重力按一定比例转换成可计量的输出信号。考虑到不同使用地点的重力加速度和空气浮力对转换的影响，称重传感器的性能指标主要有线性误差、滞后误差、重复性误差、蠕变、零点温度特性和灵敏度温度特性等。在各种衡器和质量计量系统中，通常用综合误差带来综合控制传感器准确度，并将综合误差带与衡器误差带联系起来，以便选用对应于某一准确度衡器的称重传感器。法制计量组织(OIML)规定，传感器的误差带δ占衡器误差带Δ的70%，称重传感器的线性误差、滞后误差以及在规定温度范围内由于温度对灵敏度的影响所引起的误差等的总和不能超过误差带δ。这就允许制造厂对构成计量总误差的各个分量进行调整，从而获得期望的准确度 [1]  。

称重传感器按转换方法分为光电式、液压式、电磁力式、电容式、磁极变形式、振动式、陀螺仪式、电阻应变式等8类，以电阻应变式使用较广。

光电式

包括光栅式和码盘式两种。

光栅式传感器利用光栅形成的莫尔条纹把角位移转换成光电信号（图2）。光栅有两块，一为固定光栅，另一为装在表盘轴上的移动光栅。加在承重台上的被测物通过传力杠杆系统使表盘轴旋转，带动移动光栅转动，使莫尔条纹也随之移动。利用光电管、转换电路和显示仪表，即可计算出移过的莫尔条纹数量，测出光栅转动角的大小，从而确定和读出被测物质量。

码盘式传感器（图3）的码盘（符号板）是一块装在表盘轴上的透明玻璃，上面带有按一定编码方法编定的黑白相间的代码。加在承重台上的被测物通过传力杠杆使表盘轴旋转时，码盘也随之转过一定角度。光电池将透过码盘接受光信号并转换成电信号，然后由电路进行数字处理，后在显示器上显示出代表被测质量的数字。光电式传感器曾主要用在机电结合秤上。

液压式

在受被测物重力P作用时，液压油的压力增大，增大的程度与P成正比。测出压力的增大值，即可确定被测物的质量。液压式传感器结构简单而牢固，测量范围大，但准确度一般不超过1/100。

电容式

它利用电容器振荡电路的振荡频率f与极板间距d 的正比例关系工作(图6 )。极板有两块，一块固定不动，另一块可移动。在承重台加载被测物时，板簧挠曲，两极板之间的距离发生变化，电路的振荡频率也随之变化。测出频率的变化即可求出承重台上被测物的质量。电容式传感器耗电量少，造价低，准确度为1/200～1/500。

主要优点

电阻、电感和电容是电子技术中的三大类无源元件，电容式传感器是将被测量的变化转换成电容量变化的传感器，它实质上就是一个具有可变参数的电容器。

电容式传感器具有下列优点：

(1)高阻抗，小功率，仅需很低的输入能量。

(2)可获得较大的变化量，从而具有较高的信噪比和系统稳定性。

(3)动态响应快，工作频率可达几兆赫，稠b接触测量，被测物是导体或半导体均可。

(4)结构简单．适应性强，可在高低温、强辐射等恶劣的环境下工作，应用较广。

随着电子技术及计算机技术的发展，电容式传感器所存在的易受干扰和易受分布电容影响等缺点不断得以克服，而且还开发出容栅位移传感器和集成电容式传感器：因此它在非电量测量和自动检测中得到广泛应用，可测量压力、位移、转速、加速度、A度、厚度、液位、湿度、振动、成分含量等参数。电容式传感器有着很好的发展前景。

主要缺点

缺点一：输出阻抗高，负载能力差

缺点二：输出特性非线性

缺点三：寄生电容影响大

电磁力式

它利用承重台上的负荷与电磁力相平衡的原理工作。当承重台上放有被测物时，杠杆的一端向上倾斜；光电件检测出倾斜度信号，经放大后流入线圈，产生电磁力，使杠杆恢复至平衡状态。对产生电磁平衡力的电流进行数字转换，即可确定被测物质量。电磁力式传感器准确度高，可达1/2000～1/60000，但称量范围仅在几十毫克至10千克之间。

磁极变形式

铁磁元件在被测物重力作用下发生机械变形时，内部产生应力并引起导磁率变化，使绕在铁磁元件（磁极）两侧的次级线圈的感应电压也随之变化。测量出电压的变化量即可求出加到磁极上的力，进而确定被测物的质量。磁极变形式传感器的准确度不高，一般为1/100，适用于大吨位称量工作，称量范围为几十至几万千克。

振动式

弹性元件受力后，其固有振动频率与作用力的平方根成正比。测出固有频率的变化，即可求出被测物作用在弹性元件上的力，进而求出其质量。振动式传感器有振弦式和音叉式两种。

振弦式传感器的弹性元件是弦丝。当承重台上加有被测物时，V形弦丝的交点被拉向下，且左弦的拉力增大，右弦的拉力减小。两根弦的固有频率发生不同的变化。求出两根弦的频率之差，即可求出被测物的质量。振弦式传感器的准确度较高，可达1/1000～1/10000，称量范围为100克至几百千克，但结构复杂，加工难度大，造价高。

音叉式传感器的弹性元件是音叉。音叉端部固定有压电元件，它以音叉的固有频率振荡，并可测出振荡频率。当承重台上加有被测物时，音叉拉伸方向受力而固有频率增加，增加的程度与施加力的平方根成正比。测出固有频率的变化，即可求出重物施加于音叉上的力，进而求出重物质量。音叉式传感器耗电量小，计量准确度高达1/10000～1/200000，称量范围为500g～10kg。

陀螺仪式

转子装在内框架中，以角速度ω绕X轴稳定旋转。内框架经轴承与外框架联接，并可绕水平轴 Y 倾斜转动。外框架经万向联轴节与机座联接，并可绕垂直轴Z 旋转。转子轴 (X轴)在未受外力作用时保持水平状态。转子轴的一端在受到外力(P/2)作用时，产生倾斜而绕垂直轴Z 转动（进动）。进动角速度ω与外力P/2成正比，通过检测频率的方法测出ω，即可求出外力大小，进而求出产生此外力的被测物的质量。

陀螺仪式传感器响应时间快(5秒)，无滞后现象，温度特性好（3ppm）， 振动影响小， 频率测量准确精度高，故可得到高的分辨率(1/100000)和高的计量准确度(1/30000～1/60000)。

电阻应变式

利用 [2]  电阻应变片变形时其电阻也随之改变的原理工作。主要由弹性元件、电阻应变片、测量电路和传输电缆4部分组成。

板环式

板环式称重传感器的结构具有明确的应力流线分布、输出灵敏度高、弹性体为一整体、结构简单、受力状态稳定、易于加工等优点。目前在传感器生产中还占着较大的比例,而对这种结构传感器的设计公式目前还不很完善。因这种弹性体的应变计算比较复杂,通常在设计时把它看作为圆环式弹性体进行估算。特别是对1t及以下量程的板环式传感器设计计算误差更大,同时往往还会出现较大的非线性误差。
　　
　　板环式称重传感器用途与特点：结构紧凑、防护性能好。精度高、长期稳定性好。适用于吊钩秤、机电结合秤及其它力值的测

数字式

1.定义

数字称重传感器是一种能将重力转变为电信号的力-电转换装置，它主要是指集电阻应变式称重传感器、电子放大器（英文简称AMC）、模数转换技术（英文简称ADC）、微处理器（简称MCU）于一体的新型传感器。

2.特点和应用

数字称重传感器和数字计量仪表技术的发展已逐渐成为称重技术领域的新宠，其以调试简便高效、适应现场能力强等优势正在该领域崭露头角。

3.S型定义

S型称重传感器

S型称重传感器如图所示是传感器中较为常见的一种传感器,主要用于测固体间的拉力和压力，通用也人们也称之为拉压力传感器，因为它的外形像S形状，所以习惯上也称S型称重传感器，此传感器采用合金钢材质，胶密封防护处理，安装容易，使用方便，适用于吊秤，配料秤，机改秤等电子测力称重系统。

构成

编辑

敏感元件

直接感受被测量(质量)并输出与被测量有确定关系的其他量的元件。如电阻应变式称重传感器的弹性体，是将被测物体的质量转变为形变;电容式称重传感器的弹性体将被测的质量转变为位移。

变换元件

又称传感元件，是将敏感元件的输出转变为便于测量的信号。如电阻应变式称重传感器的电阻应变计(或称电阻应变片)，将弹性体的形变转换为电阻量的变化;电容式称重传感器的电容器，将弹性体的位移转变为电容量的变化。有时某些元件兼有敏感元件和变换元件两者的职能。如电压式称重传感器的压电材料，在外载荷的作用下，在发生变形的同时输出电量。

测量元件

将变换元件的输出变换为电信号，为进一步传输、处理、显示、记录或控制提供方便。如电阻应变式称重传感器中的电桥电路，压电式称重传感器的电荷前置放大器。

辅助电源

为传感器的电信号输出提供能量。一般称重传感器均需外链电源才能工作。因此，作为一个产品必须标明供电的要求，但不作为称重传感器的组成部分。有些传感器，如磁电式速度传感器，由于他输出的能量较大，故不需要辅助电源也能正常工作。所以并非所有传感器都要有辅助电源。

原理

编辑

电阻应变式称重传感器 [3]  是基于这样一个原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在它表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。

由此可见，电阻应变片、弹性体和检测电路是电阻应变式称重传感器中*的几个主要部分。下面就这三方面简要论述。

称重传感器

一、电阻应变片

电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。他的一个重要参数是灵敏系数K。我们来介绍一下它的意义。

设有一个金属电阻丝，其长度为L，横截面是半径为r的圆形，其面积记作S，其电阻率记作ρ，这种材料的泊松系数是μ。当这根电阻丝未受外力作用时，它的电阻值为R：

R = ρL/S（Ω） （2—1）

当他的两端受F力作用时，将会伸长，也就是说产生变形。设其伸长ΔL，其横截面积则缩小，即它的截面圆半径减少Δr。此外，还可用实验证明，此金属电阻丝在变形后，电阻率也会有所改变，记作Δρ。

对式（2--1）求全微分，即求出电阻丝伸长后，他的电阻值改变了多少。我们有：

ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 （2—2）

用式（2--1）去除式（2--2）得到

ΔR/R = Δρ/ρ + ΔL/L – ΔS/S （2—3）

另外，我们知道导线的横截面积S = πr2，则 Δs = 2πr*Δr，所以

ΔS/S = 2Δr/r （2—4）

从材料力学我们知道

Δr/r = -μΔL/L （2—5）

其中，负号表示伸长时，半径方向是缩小的。μ是表示材料横向效应泊松系数。把式（2—4）（2—5）代入（2--3），有

ΔR/R = Δρ/ρ + ΔL/L + 2μΔL/L

=（1 + 2μ（Δρ/ρ）/（ΔL/L））*ΔL/L

= K *ΔL/L （2--6）

其中

K = 1 + 2μ +（Δρ/ρ）/（ΔL/L） （2--7）

式（2--6））说明了电阻应变片的电阻变化率（电阻相对变化）和电阻丝伸长率（长度相对变化）之间的关系。

需要说明的是：灵敏度系数K值的大小是由制作金属电阻丝材料的性质决定的一个常数，它和应变片的形状、尺寸大小无关，不同的材料的K值一般在1.7—3.6之间；其次K值是一个无因次量，即它没有量纲。

在材料力学中ΔL/L称作为应变，记作ε，用它来表示弹性往往显得太大，很不方便

常常把它的百万分之一作为单位，记作με。这样，式（2--6）常写作：

ΔR/R = Kε (2—8)

二、弹性体

弹性体是一个有特殊形状的结构件。它的功能有两个，首先是它承受称重传感器所受的外力，对外力产生反作用力，达到相对静平衡；其次，它要产生一个高品质的应变场（区），使粘贴在此区的电阻应变片比较理想的完成应变枣电信号的转换任务。

以称重传感器的弹性体为例，来介绍一下其中的应力分布。

设有一带有肓孔的长方体悬臂梁。

肓孔底部中心是承受纯剪应力，但其上、下部分将会出现拉伸和压缩应力。主应力方向一为拉神，一为压缩，若把应变片贴在这里，则应变片上半部将受拉伸而阻值增加，而应变片的下半部将受压缩，阻值减少。下面列出肓孔底部中心点的应变表达式，而不再推导。

ε = （3Q（1+μ）/2Eb）*（B（H2-h2）+bh2）/ （B（H3-h3）+bh3） （2--9）

其中：Q--截面上的剪力；E--扬氏模量：μ—泊松系数；B、b、H、h—为梁的几何尺寸。

需要说明的是，上面分析的应力状态均是“局部”情况，而应变片实际感受的是“平均”状态。

三、检测电路

检测电路的功能是把电阻应变片的电阻变化转变为电压输出。因为惠斯登电桥具有很多优点，如可以抑制温度变化的影响，可以抑制侧向力干扰，可以比较方便的解决称重传感器的补偿问题等，所以惠斯登电桥在称重传感器中得到了广泛的应用。

因为全桥式等臂电桥的灵敏度高，各臂参数*，各种干扰的影响容易相互抵销，所以称重传感器均采用全桥式等臂电桥。

常用材料

编辑

称重传感器性能的好坏很大程度上取决于制造材料的选择。称重传感器材料包括以下几个部分：应变片材料、弹性体材料[4]  、贴片黏合剂材料、密封胶材料、引线密封材料和引线材料。

电阻元件材料

应变片是称重传感器的感应部分，它将外力的大小转化为电学量输出，是传感器重要的组成部分，常用的应变片基材采用高分子薄膜材料，应变材质通常为高纯度康铜 。应变片的性能不仅仅与基材和康铜纯度有关，还与制造工艺有关。提高工艺技术水平也是改善传感器性能一个很重要的方面。

弹性体材料

称重传感器弹性体的作用是传递外力，它必须具有在受到相同力大小的时候，产生形变一样，因为应变片就粘贴在弹性体上面，弹性体的形变就是应变片的形变；同时它还须具有复位性，在外力消失的时候，可以自动复位。弹性体材料 [5]  通常选择各样金属，主要有铝合金、不锈钢和合金钢等等。

黏合剂材料

贴片黏合剂是把应变片和弹性体牢牢固定在一起，使它们产生的形变永远*。由此可见，贴片黏合剂也是一个重要部件。21世纪初，使用叫多的贴片黏合剂是双组分高分子环氧系列黏合剂。21世纪初，它的性能与它自身的纯度、混合方式、储存时间、固化方式、固化时间等关系很大，在使用之前按要仔细看它的详细介绍。

密封胶材料

早期的称重传感器密封都采用密封胶，后来由于制造技术的发展，用焊接技术可以提高极大传感器的稳定性和使用寿命。虽然21世纪初很多采用了焊接技术，但是某些重要部位还需涂抹一些密封胶。密封胶一般都采用硅胶，硅胶具有稳定性好的优点，可以防潮、防腐蚀，绝缘性能也非常好。

引线密封

传感器输出引线如果不固定的话，会发生损坏或松动，导致信号不稳定或没有输出。21世纪初传感器输出都采用连接器的方式，连接器的材质和紧固力度也会给输出带来影响。采用连接器跟密封胶配合使用。内部引线也需要固定，防止其到处移动。引线的质量也很重要，其材质性能从高到低的排列顺序依次为镀银、铜线和铝线。如果周围高频信号、无线电波干扰严重的话，还需采用屏蔽电缆；在腐蚀性环境和易燃易爆场合则需要采用防腐防阻燃和防爆电缆，外加套管进行保护。 [6]

选择

编辑

另外，称重传感器的灵敏度、大分度数、小检定分度值等也是传感器选用中必须考虑的指标。

传感器的数量和量程

传感器数量的选择是根据电子衡器的用途、秤体需要支撑的点数(支撑点数应根据秤体几何重心和实际重心重合的原则而确定)而定。一般来说秤体有几个支撑点就选用几只传感器。

传感器的量程选择可依据秤的大称量值、选用传感器的个数、秤体自重、可产生的大偏载及动载因素综合评价来决定。下面给出一个经过大量实验验证的经验公式。

公式如下：

C=K0×K1×K2×K3(Wmax+W)/N

式中 C一单个传感器的额定量程

W一秤体自重

Wmax一被称物体净重的大值

N一秤体所采用支撑点的数量

K0一保险系数，一般取1.2～1.3之间

K1一冲击系数

K2一秤体的重心偏移系数

K3一风压系数

使用环境

称重传感器实际上是一种将质量信号转换成可测量的电信号输出装置。用传感器首先要考虑传感器所处的实际工作环境，这点对于正确选用传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。一般情况下，高温环境对传感器造成涂覆材料融化、焊点开化、弹性体内应力发生结构变化等问题；粉尘、潮湿对传感器造成短路的影响；在腐蚀性较高的环境下会造成传感器弹性体受损或产生短路现象；电磁场对传感器输出会产生干扰。相应的环境因素下我们必须选择对应的称重传感器才能满足必要的称重要求。

准确度等级选择

称重传感器的准确度等级包括传感器的非线性、蠕变、重复性、滞后、灵敏度等技术指标。

应用范围及用途

譬如铝合金悬臂梁传感器适合于电子计价秤、平台秤、案秤等；钢式悬臂梁传感器适用于电子皮带秤、分选秤等；钢质桥式传感器适用于轨道衡、汽车衡等；柱式传感器适用于汽车衡、动态轨道衡、大吨位料斗秤等。称重传感器主要应用在各种电子衡器、工业控制领域、在线控制、安全过载报警、材料试验机等领域。如电子汽车衡、电子台秤、电子叉车、动态轴重秤、电子吊钩秤、电子计价秤、电子钢材秤、电子轨道衡、料斗秤、配料秤、罐装秤等。
